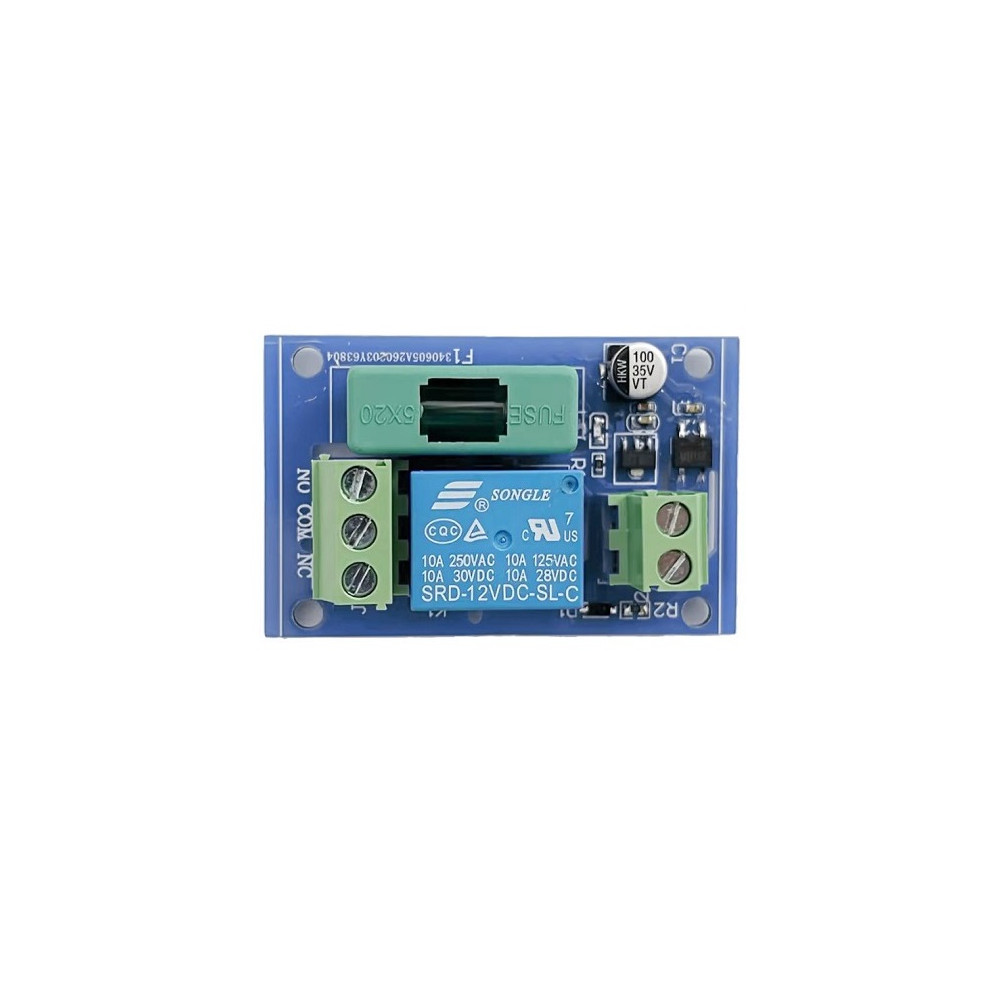

Vienos relės perjungimo modulis 12V DC / 12-24V AC
Ypatybės:
Vieno kanalo relės modulis skirtas didesnės galios elektros grandinėms valdyti naudojant 12V nuolatinės arba 12-24V kintamosios įtampos signalą.
Modulis tinkamas apsaugos sistemoms, įėjimo kontrolės įrenginiams, domofonams, vartų automatikai, elektrinių spynų, signalizacijos įrenginių, apšvietimo ar kitų elektros įrenginių valdymui.
Pateikus valdymo įtampą, relė suveikia ir perjungia išėjimo kontaktus. Bendrasis kontaktas COM atsijungia nuo NC kontakto ir susijungia su NO kontaktu. Nuėmus valdymo įtampą, relė grįžta į pradinę padėtį. Tokiu būdu modulis leidžia žemos įtampos signalu įjungti, išjungti arba perjungti atskirą elektros grandinę.
LED indikatorius parodo relės veikimo būseną, o keičiamas saugiklis padeda apsaugoti valdomą grandinę nuo per didelės srovės.

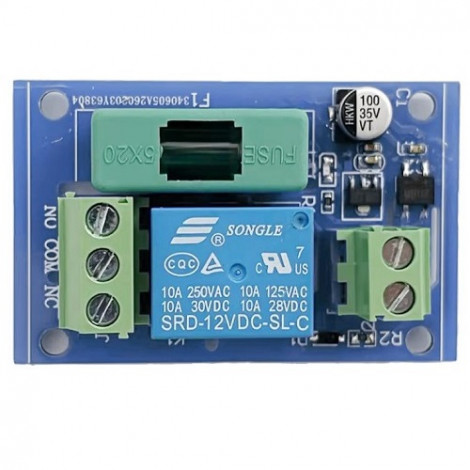

Plokštėje naudojama elektromagnetinė relė su vienu perjungiamuoju kontaktu. Didžiausia varžinė kontaktų apkrova siekia 10A, esant 250V kintamajai arba 30V nuolatinei įtampai.
Techniniai duomenys:
Relių skaičius: 1.
Valdymo įtampa: 12 V DC / 12-24 V AC.
Rėlės tipas: SRD-12VDC-SL-C.
Kontaktų konfigūracija: SPDT (1 perjungiamasis kontaktas).
Kontaktai: COM (bendras), NO (normaliai atviras), NC (normaliai uždaras).
Maksimali varžinė apkrova: 10A / 250V AC arba 10A / 30V DC.
Saugiklis: keičiamas, 5x20 mm.
Prijungimas: sraigtiniai gnybtai.
Tvirtinimas: 4 montavimo angos.
LED indikatorius: yra (rėlės būsenai).
Darbinė temperatūra: -20°C~+70°C.
Matmenys: 56x35x19 mm.
Svoris: 23g.
