Ypatybės:

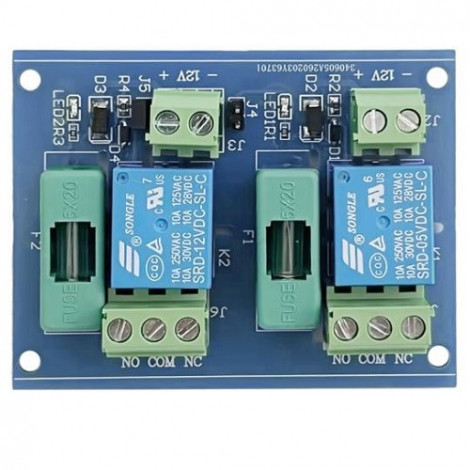

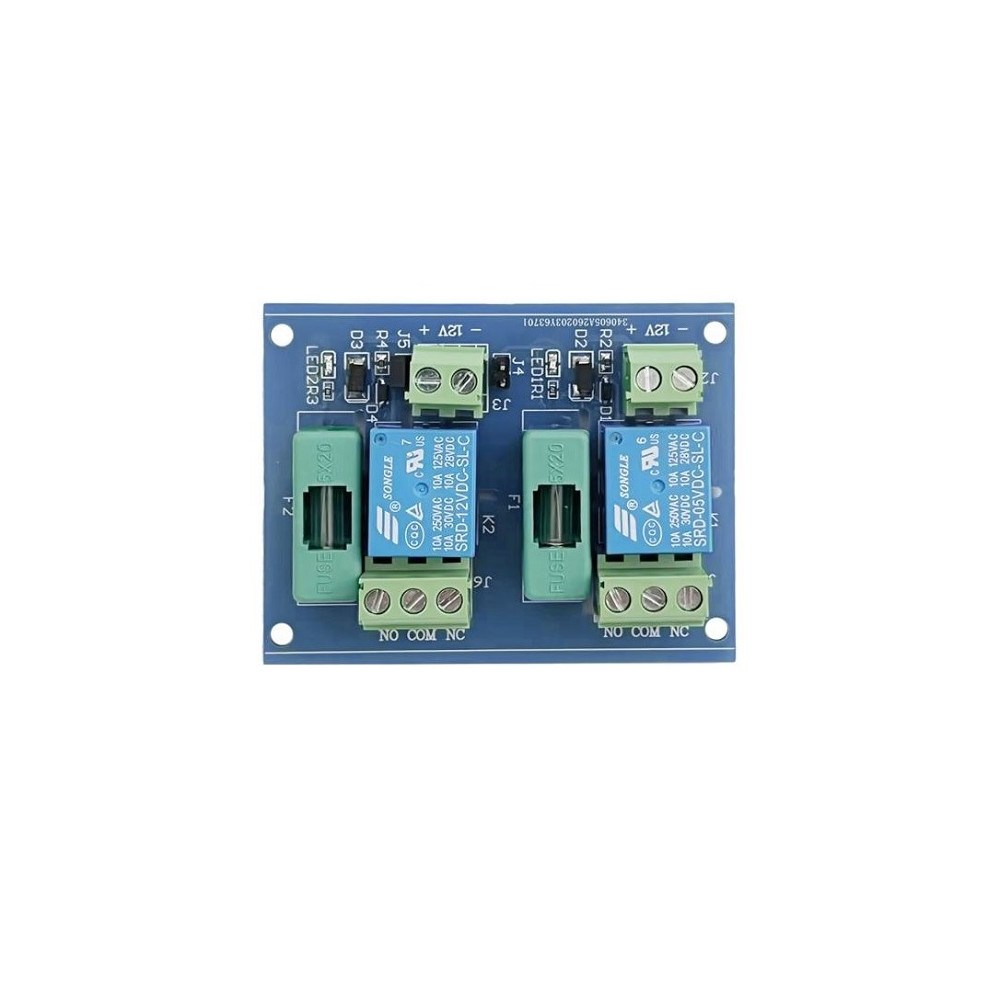

Dviejų kanalų relės modulis skirtas didesnės galios elektros grandinėms valdyti naudojant 12V nuolatinės įtampos valdymo signalus.
Modulis tinkamas apsaugos sistemoms, įėjimo kontrolės įrenginiams, domofonams, vartų automatikai, elektrinių spynų, signalizacijos įrenginių, apšvietimo ar kitų elektros įrenginių valdymui.
Modulyje įrengtos dvi nepriklausomai valdomos relės. Pateikus valdymo įtampą į pasirinkto kanalo įėjimą, relė suveikia ir perjungia išėjimo kontaktus. Bendrasis kontaktas COM atsijungia nuo NC kontakto ir susijungia su NO kontaktu. Nuėmus valdymo įtampą, relė grįžta į pradinę padėtį. Tokiu būdu kiekvienas kanalas leidžia žemos įtampos signalu įjungti, išjungti arba perjungti atskirą elektros grandinę.
Kiekviename kanale įrengtas LED indikatorius, rodantis atitinkamos relės būseną, ir keičiamas saugiklis, padedantis apsaugoti valdomą grandinę nuo per didelės srovės.
Plokštėje naudojamos dvi elektromagnetinės relės, kurių kiekviena turi po vieną perjungiamąjį kontaktą. Didžiausia kiekvienos relės varžinė kontaktų apkrova siekia 10A, esant 250V kintamajai arba 30V nuolatinei įtampai.
Techniniai duomenys:
Relių skaičius: 2.
Kanalų skaičius: 2.
Valdymo įtampa: 12 V DC.
Rėlės tipas: SRD-12VDC-SL-C.
Kontaktų konfigūracija: 2x SPDT (po 1 perjungiamąjį kontaktą kiekviename kanale).
Kontaktai: COM (bendras), NO (normaliai atviras), NC (normaliai uždaras).
Maksimali varžinė apkrova: 10A / 250V AC arba 10A / 30V DC (kontaktui).
Saugikliai: 2x keičiami, 5x20 mm.
Valdymo įėjimai: 2 nepriklausomi, būtina laikytis poliškumo.
Prijungimas: sraigtiniai gnybtai.
Tvirtinimas: 4 montavimo angos.
LED indikatoriai: yra (rėlių būsenoms).
Darbinė temperatūra: -20°C~+70°C.
Matmenys: 72x56x19 mm.
Svoris: 46g.
